1、液壓傳動系統的工作原理

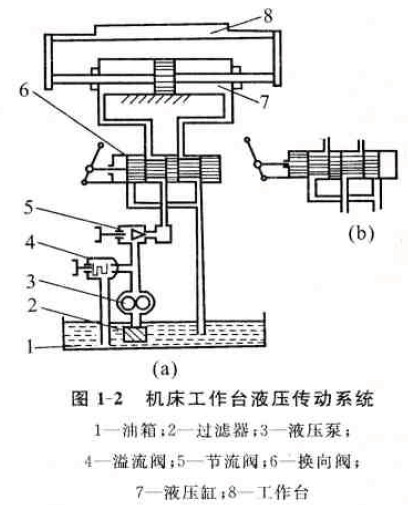

圖1-2所示為一臺簡化的機床工作臺液壓傳動系統，從圖中可以進一歩了解一般液壓傳動系統的基本功能和組成情況。
在圖1-2（a）中，把換向閥手把扳到右端位置，液壓泵山電動機〔圖中未畫出）帶動旋轉，油箱中的油通過過濾器2過濾后被吸人液壓泵3，通過液壓泵3向系統輸送髙壓液體，髙壓液體通過節流閥5控制流量后冉通過換向閥6的通道進人液壓缸7的左腔，推動活塞連同工作臺8向右移動，同時，液壓泵排出的高壓液體通過節流閥5控制流量后剩余的液體通過溢流閥4排回油箱1。液壓缸7的右腔中的液體通過換向閥6的通道流回油箱1中。
如果把換向閥手把扳到左端位置，使換向閥處于圖1-2(b)所示的狀態，通過液壓泵3向系統輸送高壓液體.高壓液1本通過節流閥控制流量后再通過換向閥6的通迫-進人液壓缸7的右腔，推動活塞連同工作醒排出的髙膽逋過節流閥5控制流量后剩余的液體通過溢流閥4排回油1.液壓缸7的左腔中的液體通過換向閥6的通道流回油箱1中。
工作臺的移動速度巾節流閥來調節，系統的壓力是由溢流閥來調定的。
2、液壓傳動系統的組成
液壓傳動系統由動力元件、執行元件、控制元件、輔助元件和工作介質五部分組成。
動力元件的功能是將原動機輸人的機械能轉變?yōu)橐后w的壓力能，輸人到系統中。動力元件一般為液壓泵。
執行元件的功能是將液體的壓力能轉變?yōu)闄C械能.帶動工作機構工作，執行元件一般為作回轉運動的液壓馬達、作往復直線運動和擺動的液壓缸。
控制元件的功能是控制和調節液壓系統中流體的壓力、流量和流動方向，以保證工作機構完成要求的動作，控制元件一般為各種閥類元件。
輔助元件的功能是保證液壓系統正常工作，如油箱、油管、冷卻器、過濾器、油霧器、蓄能器和消聲器等。
工作介質是傳遞能量和動力的載體，工作介質還有潤滑作用，工作介質一般為液壓油。
3、液壓傳動系統的符號
液壓傳動系統的圖形表示可采用結構原遒圖和職能符號圖兩種方式。在圖1-2中，組成液壓系統的各元件是用結構式圖形繪制的，這種圖形稱為結構原理圖，在工程實際中，除某些特殊情況外，一般都用簡單的職能符號圖來繪制系統原理圖，故結構原理圖應用較少。

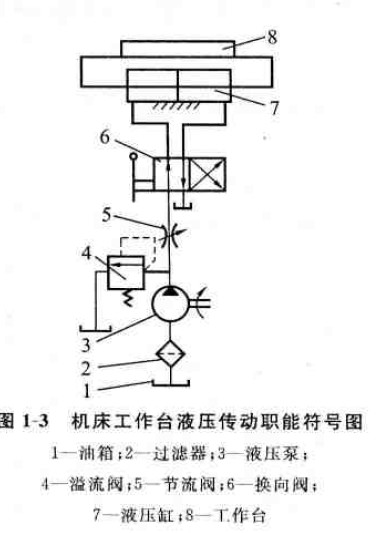

在液壓傳動系統中，只表示元件的功能，不表示元件的結構和安裝位置的圖形符號稱為職能符號，因此凡是相同功能的液壓元件均可用相同職能符號表示。對圖1々所示的液壓傳動系統，其系統原理圖如果用同家標準GB/T786.1—1993所規定的液壓圖形符號繪制時，液力偶合器如圖1-3所示。學習時應注意，圖形符號只表示元件的功能、操作（控制）方法及外部連接口，不表示元件的具體結構和參數，也不表示連接口的實際位置和安裝位置，圖形符號均以元件的靜止?fàn)顟B(tài)或零位畫出，并水平或垂直繪制，不能傾斜。
4、液壓傳動系統參數
液壓傳動系統是以壓力來傳遞動力的，壓力和流量是液^傳動的兩個重耍參數。
壓力是指液壓泵出口的液壓力，系統壓力用P表示，其單位是Mpa或Pa其換算關系是
流量是指單位時間內流過的液休體積，流量用q表示，其單位是m3/s"，工程中、液壓傳動常用作為單位,其換算關系是
液壓傳動有兩個重要特性：系統壓力大小取決于外負載，與流量無關，壓力隨著外負載的變化而變化；工作機構的運動速度取決于流量.與壓力無關（不考慮泄漏），液力偶合器速度隨著流量的變化而變化。
—般可以通過液壓千斤頂圖1-1來理解上述兩個特性。由于壓力是在密封容積內擠壓產生的，當重物（外負載）8較重時，對液體的擠壓就大，需要推動大活塞7和重物8上升的作用力就大，則系統的壓力就大；反之，當重物（外負載）8較輕時，對液體的擠壓就小，需要推動大活塞7和重物8上升的作用力就小，則系統的壓力就小。當小缸體3在單位時間內輸送給大缸體6的液體流量（體積）大時，大活塞7和重物8上升的速度就快；反之，當小缸體3在單位吋間內輸送給大缸體6的液體流量（體積）小時，大活塞7和重物8上升的速度就慢。
